Willkommen bei AirLight!

Camping ist ein tolles Hobby. Viele von uns verbringen viel Zeit damit den Trailer zu verschönern und zu etwas ganz Besonderem zu machen. Die nächtliche Beleuchtung ist dabei eine effektvolle und bezaubernde Variante. Wir selbst haben deshalb jahrelang beleuchtete Girlanden, Laternen, Flamingos etc. dabei gehabt.

Die Inspiration für AirLight haben wir zuletzt durch unseren Airstream Händler erhalten: hier werden bei Fahrzeugübergaben die Lichter der Wohnwägen über einen Trafo am 230 V Netz beleuchtet. Sieht sehr schön aus - gerade wegen der Vielzahl der verbauten Lampen.

Als ausgewiesene Innovatoren dachten wir da geht noch mehr - sogar viel mehr. Entsprechend entstand über mehrere Monate das Projekt "AirLight" das wir nun in Kleinserie auch anderen Campern anbieten können.

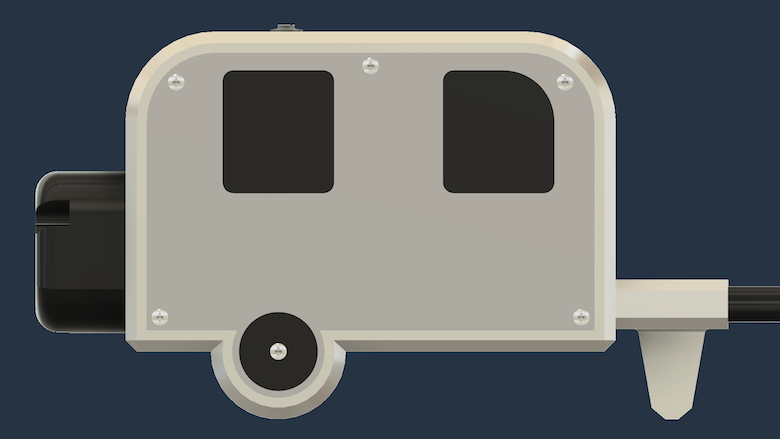

AirLight im Programm "Pulse"

Was ist AirLight?

Im einfachsten Fall wird der Anhängerstecker des Wohnwagens in die Steckdose des Wohnwagen-förmigen AirLight gesteckt. AirLight kann anschliessend die Lichter des Wohnwagen individuell ansteuern und beliebige Leuchtmuster erzeugen. Dabei kann AirLight nicht nur Lampen ein- und ausschalten, sondern auch über die integrierte Leistungselektronik dimmen. Das funktioniert sowohl für LED- als auch Glühlampen.

Wir haben eine ganze Reihe von Beleuchtungsprogrammen programmiert die über einen integrierten Schalter oder eine Web-Oberfläche ausgewählt werden können. Eine vollständige Liste findet sich weiter unten. Die Programme reichen von dezenten Szenarien wie dem Schlafprogramm (weiches Pulsen weniger Lampen mit menschlicher Atemfrequenz bei Nacht) bis hin zu einem Disko-Modus. Bei Letzterem wird über das integrierte Mikrofon die Umgebungs-Lautstärke in Lichtsignale konvertiert!

Optional kann AirLight auch zwischen Wohnwagen und Zugfahrzeug eingeschleift werden. Dazu dient der integrierte Anhänger-Stecker. Sobald die Kette geschlossen ist und die Fahrzeug-Beleuchtung eingeschaltet wird, werden die Leitungen 1:1 durchgeschleift und die Beleuchtung verhält sich wie gewohnt. Im Bereich der StVo ist das natürlich nicht erlaubt, auf Privatgelände wie einem Camping-Platz aber schon. Wird das Fahrzeuglicht abgeschaltet, startet das vorher ausgewählte Programm ganz automatisch von vorne.

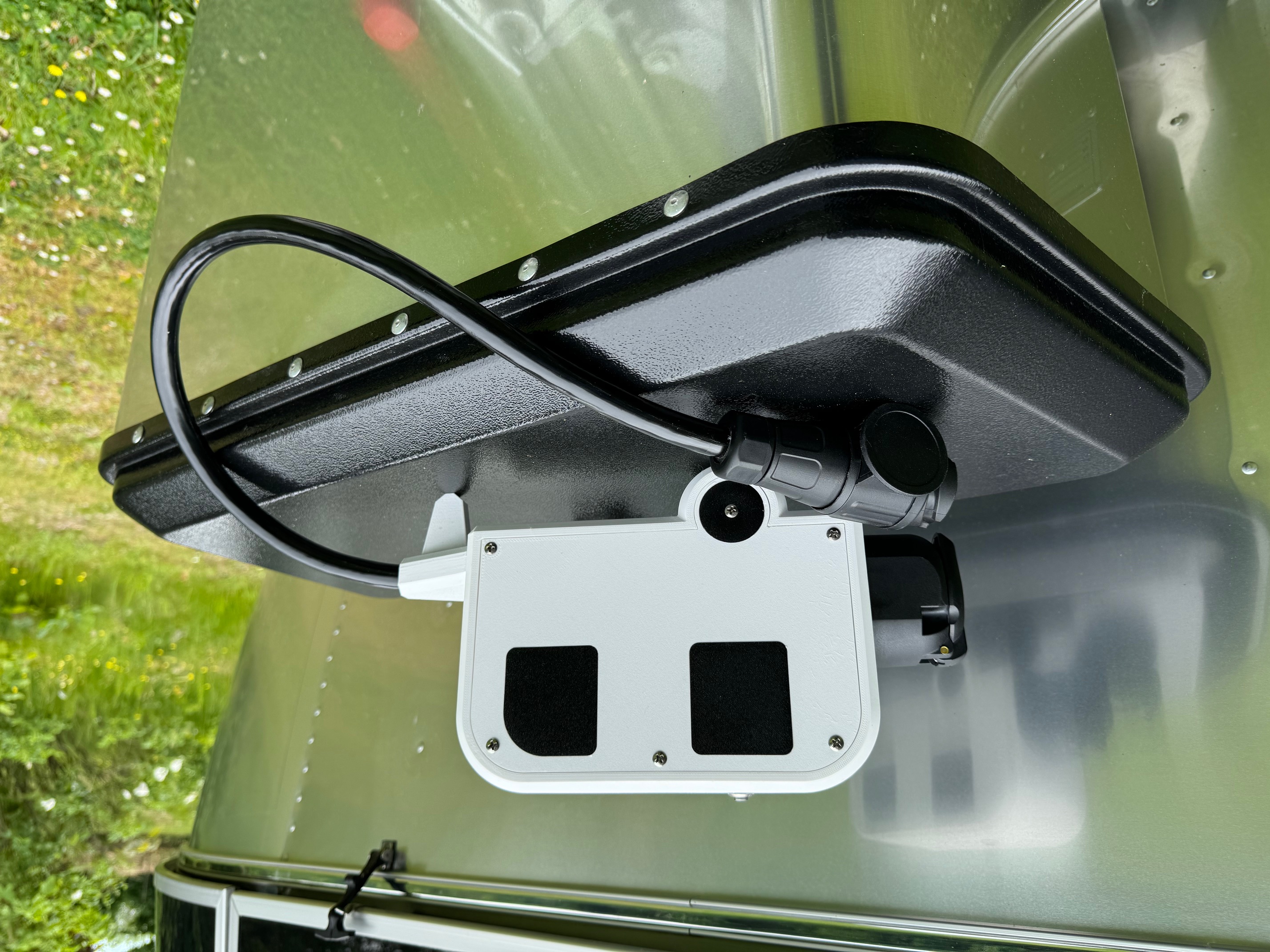

AirLight in ganzer Schönheit

Stromversorgung

Uns war wichtig, dass wir nicht zwingend einen Netzanschluss für den Spass benötigen, insoweit kann AirLight über drei verschiedene Stromquellen versorgt werden:

• Viele Wohnwagen mit Batterie werden über das Zugfahrzeug und über die Pins 9 (+12 V) und 13 (GND) der Anhängerkupplung geladen. Am Pin 9 steht hier ggf. auch ohne Zugfahrzeug eine Spannungsversorgung zur Verfügung und kann dann genutzt werden. Muss man ausprobieren / messen, funktioniert aber in den meisten Fällen.
• Wenn der integrierte Anhängerstecker mit dem Zugfahrzeug verbunden ist, versorgt sich AirLight von hier mit Strom.
• Wenn beides nicht in Frage kommt, kann AirLight auch über eine 12 V Buchse und ein optionales handelsübliches Netzteil oder einen Zigarettenanzünder mit Strom versorgt werden.

Am besten gefällt uns die erste Variante, das ist ein super-komfortables Setup ohne zusätzliche Kabel und Stolperfallen.

AirLight mit Stromversorgung vom Trailer

Programm und Web-Oberfläche

Wenn AirLight mit Strom versorgt wird, baut das System automatisch ein Netzwerk auf. Wenn man sein Smartphone mit dem Netz verbindet, sieht man die Web-Oberfläche. Hier bekommt man nun eine Liste der Programme und kann auswählen welche davon über den Schalter wählbar sind. Ausserdem kann man eine Reihe von Einstellungen vornehmen.

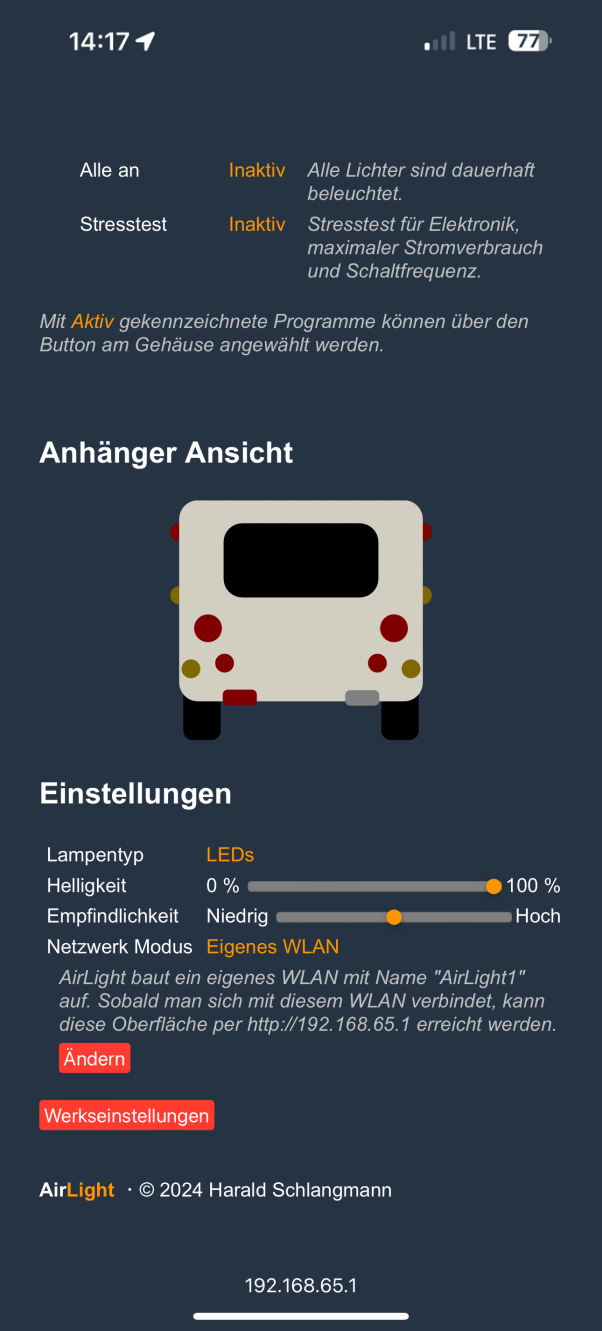

AirLight Web-Oberfläche

Unsere Lösung

AirLight ist wie folgt aufgebaut:

• mehrfarbiges 3D-gedrucktes Gehäuse in weiß oder silber/grau; eine individuelle Farbgestaltung oder Branding mit Firmenlogo ist auf Anfrage möglich
• individuelle Leiterplatte mit
  • 7-facher MOSFET Leistungstufe
  • 1000 Hz Pulsweitenmodulation für stufenloses Dimmen
  • galvanische Trennung der Eingangsseite über Optokoppler
  • variable Stromversorgung, mehrfach abgesichert
  • im Unterboden verbautes Mikrofon (Disco)
  • leistungsfähiger 2-Kern-Prozessor
  • WiFi per eigenem Access Point oder Verbindung zu bestehendem Netz
• in Gehäuse integrierte 13-polige Buchse für Wohnwagen-Anschluss
• 13-poliger Stecker für optionale Verbindung zum Zugfahrzeug
• spritzwasserfest, darf aber nicht dauerhaft im Freien gelagert werden
• geeignet für LEDs oder Glühlampen (ggf. leistungsreduziert)
• Programmauswahl über beleuchteten Schalter an Oberseite
• Konfiguration und Programmauswahl optional über Web-Oberfläche

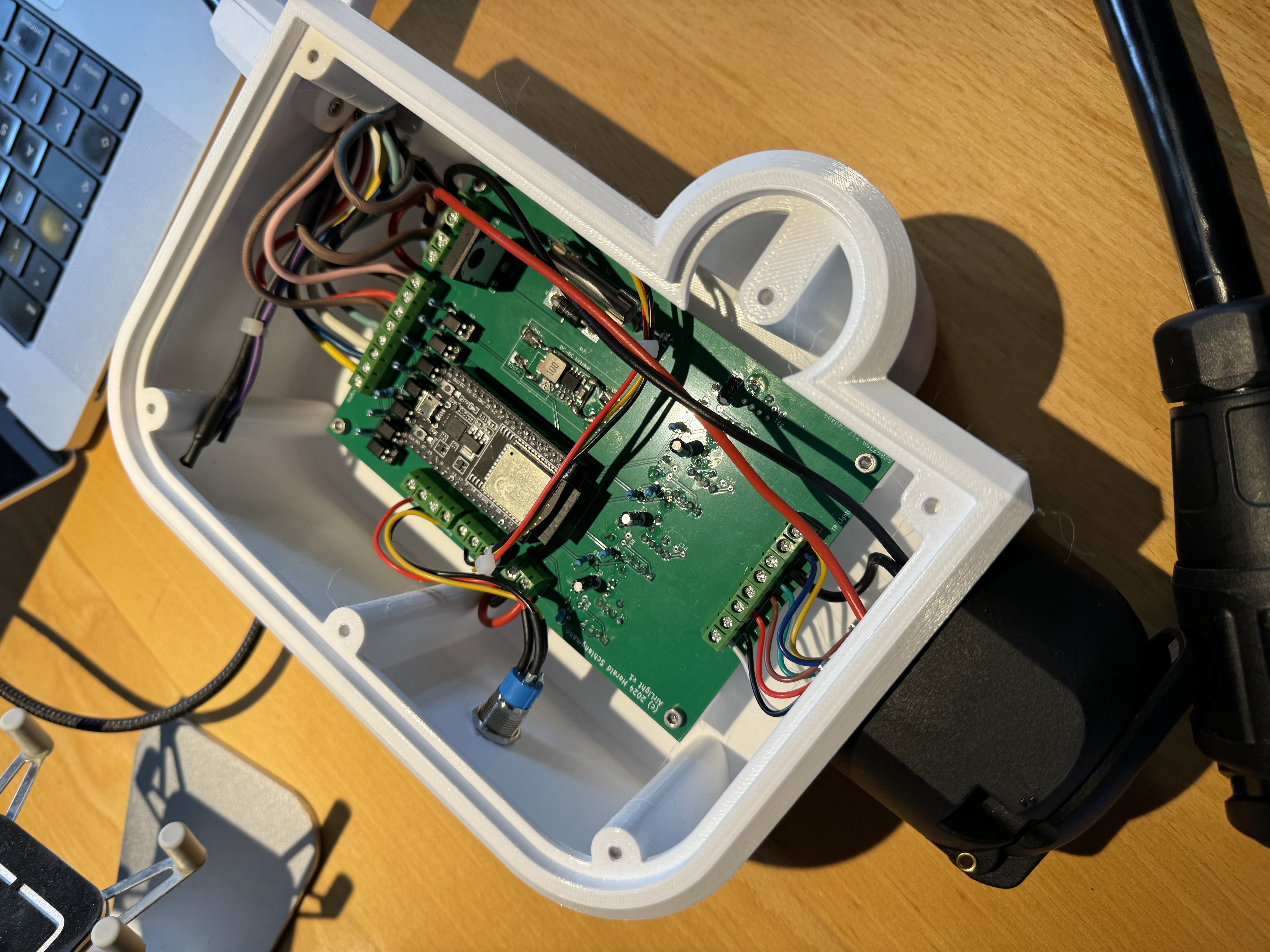

AirLight-Prototyp, die Leistungselektronik
befindet sich auf der Unterseite der Platine

Kompatibilität

AirLight ist mit allen Fahrzeugen mit 13-poliger Anhängerkupplung kompatibel. Bei der Nutzung eines Adapters auf eine 7-polige Anhängerkupplung muss die Stromversorgung per externem Netzteil genutzt werden. AirLight ist "plug & play", eine Konfiguration über die Web-Oberfläche ist optional.

Als externes Netzteil wird eines mit 12V, 10A und 5,5 x 2,1 mm DC-Stecker verwendet. Amazon Alternativ zum Netzteil kann man einen Zigarettenanzünder und das passende Kabel (DC Stecker siehe oben) verwenden. Bitte auch hier auf Belastbarkeit von 10 A achten. Amazon

Preis und Bestellung

Der Einführungspreis inklusive Porto (Deutschland) beträgt

249,90 EUR (210 EUR netto)

Wir stellen das Gerät nach Bestellung individuell her, Lieferung erfolgt typischerweise in Wochenfrist. Bezahlung bei Bestellung. Überweisung oder PayPal sind möglich.

Wir gewähren eine Produktgarantie von 2 Jahren ab Kaufdatum.

Downloads und Links

• Diese Seite http://airlight.gps-laptimer.de
• Installations- und Bedienungsanleitung
• AirLight wenn mit AirLight Access Point verbunden
• AirLight wenn mit lokalem Netzwerk verbunden
